Резистор є фундаментальним пасивним компонентом будь-якої електронної схеми, головна функція якого полягає в обмеженні електричного струму та розподілі напруги. Без коректної роботи цього елемента неможливе стабільне функціонування складних вузлів, оскільки він створює необхідний опір для захисту чутливих напівпровідників.
Регулярна діагностика резисторів є критично важливою для запобігання каскадним поломкам, коли вихід з ладу одного копійчаного компонента спричиняє вигорання дорогої мікросхеми. У сучасній цифровій та побутовій техніці часто зустрічається деградація резистивного шару, тому вміння вчасно виявити несправність є базовою навичкою для успішного ремонту електроніки.
Візуальні ознаки пошкодження корпусу
Первинний огляд компонента дозволяє миттєво виявити критичні дефекти, які виникли внаслідок електричного перевантаження або тривалого перегріву.
Типові зовнішні ознаки:
- Зміна кольору. Потемніння захисної фарби або повне обвуглювання корпусу свідчить про перевищення допустимої потужності розсіювання.
- Механічні дефекти. Поява тріщин на керамічній основі або відшарування резистивного покриття через термічне розширення.
- Стан виводів. Окислення контактів, порушення цілісності металевих ніжок або наявність “холодної пайки” в місцях кріплення до плати.
- Специфічний запах. Виразний аромат горілої ізоляції та лаку, що відчувається навіть після охолодження обладнання.
Важливо ретельно оглянути область навколо резистора на друкованій платі, оскільки сильний нагрів часто залишає темні плями на текстоліті. Якщо корпус елемента став крихким або маркування на ньому неможливо прочитати через термічний вплив, такий компонент підлягає обов’язковій заміні незалежно від поточних показників опору.
Проте варто пам’ятати, що візуальна цілісність не є стовідсотковою гарантією справності. Досить часто резистори мають внутрішній обрив або суттєву зміну номіналу без будь-яких зовнішніх проявів, що зазвичай трапляється при імпульсних перенапругах. У таких випадках лише інструментальна перевірка допоможе встановити реальний стан деталі та локалізувати проблему в ланцюзі.
Визначення номіналу за кольоровими кільцями та кодом
Для правильної перевірки необхідно знати еталонне значення опору, яке зашифроване у вигляді кольорових смуг, що зчитуються зліва направо.
| Колір | Цифра | Множник | Допуск (%) |
|---|---|---|---|
| Чорний | 0 | 1 | — |
| Коричневий | 1 | 10 | 1% |
| Червоний | 2 | 100 | 2% |
| Золотистий | — | 0.1 | 5% |
| Сріблястий | — | 0.01 | 10% |
Останнє кільце, яке зазвичай розташоване з більшим відступом або має золотистий чи сріблястий колір, завжди вказує на точність (допуск) виготовлення деталі.
Сучасні SMD-компоненти використовують цифрове кодування: три цифри вказують на опір (перші дві — номінал, третя — кількість нулів), а чотири цифри застосовуються для високоточних елементів. Для маркування за стандартом EIA-96 використовується комбінація двох цифр і літери, що потребує спеціальних таблиць. Для швидкої дешифрації зручно використовувати онлайн-інструменти на сайтах типу myproject.com.ua або за допомогою мобільних додатків для радіоаматорів.
Підготовка вимірювального приладу та безпека
Перш ніж приступати до тестування, необхідно перевести цифровий мультиметр у режим омметра, який зазвичай позначається символом грецької літери омега (Ω).
Послідовність налаштування приладу:
- Вибір діапазону. На моделях без автоматичного вибору встановіть межу, яка є найближчою більшою до очікуваного номіналу (наприклад, 20 кОм для резистора 10 кОм).
- Перевірка щупів. Замкніть металеві кінці щупів між собою — екран має показати значення близьке до нуля, що підтверджує справність дротів.
- Підготовка схеми. Повністю знеструмте пристрій та зачекайте кілька хвилин для саморозряду фільтруючих елементів.
Обов’язковою умовою безпеки та точності є розрядка високовольтних конденсаторів, оскільки залишкова напруга може миттєво вивести мультиметр з ладу. Це особливо актуально при ремонті блоків живлення, де ємності зберігають заряд тривалий час після вимкнення з мережі.
Під час самого вимірювання категорично заборонено торкатися пальцями металевих частин щупів або виводів резистора. Опір людського тіла становить від кількох кілоом до мегаомів, тому при паралельному дотику ваші власні параметри провідності спотворять результат. Це призведе до отримання занижених показників, що зробить діагностику високоомних резисторів (понад 100 кОм) абсолютно недостовірною.
Технологія вимірювання в колі та поза ним
Найбільш точний результат досягається при повному від’єднанні резистора від друкованої плати, що дозволяє виключити вплив інших компонентів схеми на вимірювання.
Якщо випаяти деталь повністю важко, достатньо від’єднати лише одну ніжку — цього вистачить, щоб розірвати паралельне коло і отримати чисте значення опору.
Вимірювання безпосередньо в колі (без випаювання) часто дає помилкові дані, оскільки струм від мультиметра може проходити через сусідні діоди, транзистори або котушки індуктивності. У таких випадках прилад покаже сумарний опір усіх паралельних віток, який завжди буде меншим за номінал найменшого резистора в цій групі. Якщо отримане значення значно перевищує маркування, це однозначно вказує на обрив, але занижений показник вимагає перевірки з випаюванням.

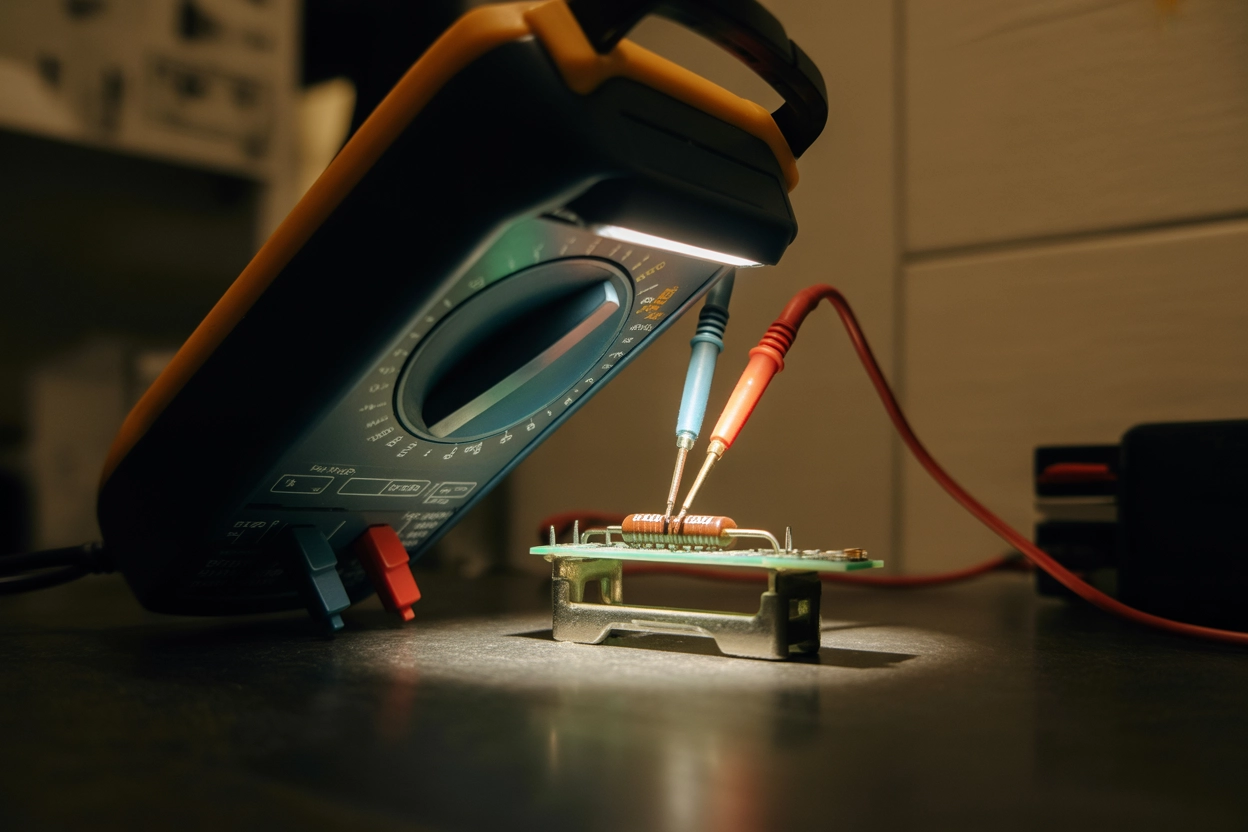

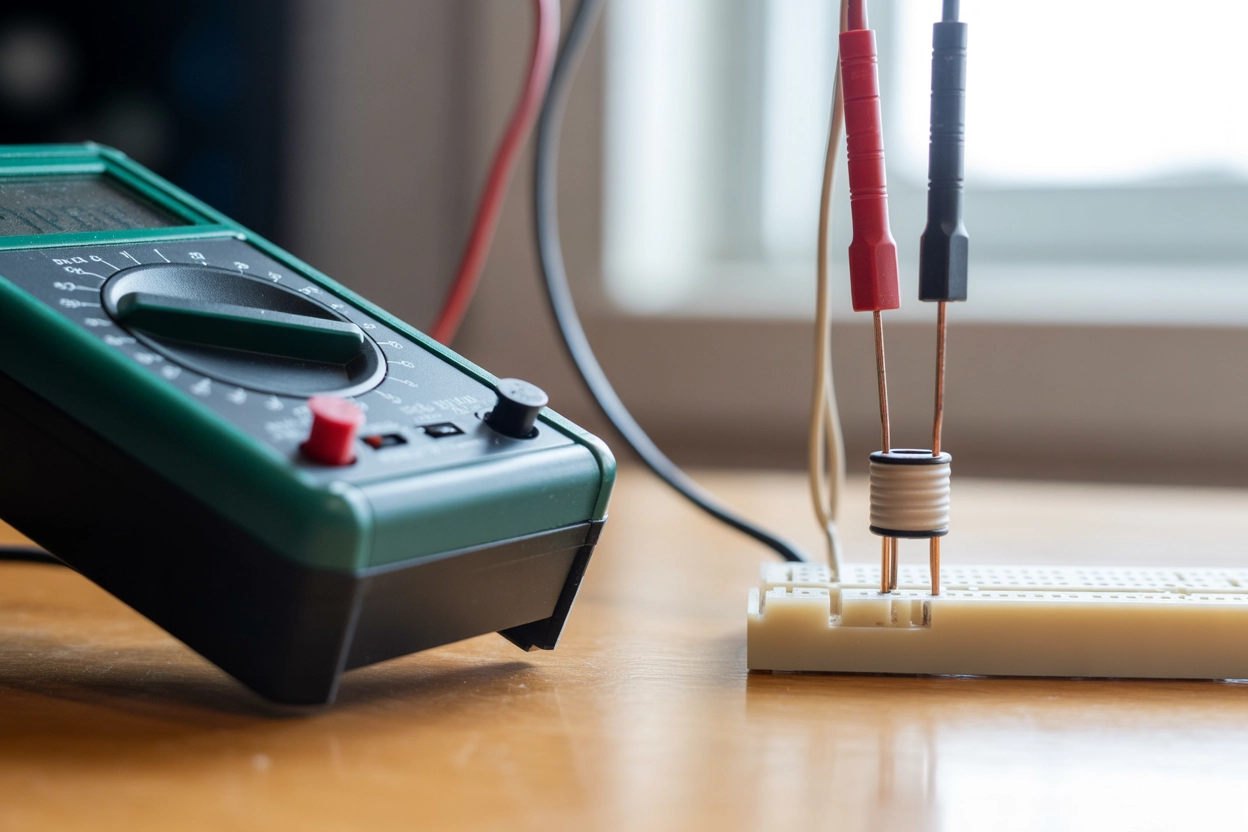

Для проведення заміру щільно притисніть щупи до очищених від лаку або окислів виводів компонента і зафіксуйте їх на кілька секунд до стабілізації цифр на дисплеї. Хороший контакт є критичним для низькоомних резисторів, де опір перехідного шару між щупом і виводом може додати значну похибку. Завжди тримайте щупи лише за ізольовані ручки, забезпечуючи надійне прилягання наконечників до металу.
Окрему складність становлять SMD-резистори через їхні мініатюрні розміри, які часто не дозволяють надійно зафіксувати стандартні щупи. У таких ситуаціях рекомендується використовувати спеціальні пінцети-адаптери, які підключаються до стандартного мультиметра. Вони дозволяють надійно затиснути компонент і провести вимірювання навіть на щільно змонтованих платах смартфонів чи ноутбуків без ризику замикання сусідніх доріжок.
Інтерпретація отриманих результатів
Після отримання цифр на екрані їх необхідно порівняти з теоретичним номіналом, враховуючи допустиме відхилення, вказане виробником у відсотках.
| Номінал | Допуск 5% (діапазон) | Допуск 10% (діапазон) |
|---|---|---|
| 1 кОм | 950 Ом — 1.05 кОм | 900 Ом — 1.1 кОм |
| 10 кОм | 9.5 кОм — 10.5 кОм | 9.0 кОм — 11.0 кОм |
| 100 кОм | 95.0 кОм — 105 кОм | 90.0 кОм — 110 кОм |
Головною ознакою несправності є поява на дисплеї символів “OL” (Open Line) або цифри “1” у старшому розряді, що сигналізує про нескінченний опір або внутрішній обрив. Якщо ж прилад показує значення, близьке до нуля (кілька Ом) для резистора великого номіналу, це вказує на пробій, хоча для резисторів такий тип виходу з ладу зустрічається значно рідше, ніж обрив.
Будь-яке відхилення, що виходить за межі встановленого допуску (наприклад, 12 кОм замість 10 кОм при допуску 5%), свідчить про “підгоряння” або деградацію резистивного шару. Такі компоненти не здатні забезпечити розрахункові режими роботи схеми, що призводить до нестабільності, перегріву інших вузлів або повної непрацездатності пристрою, тому вони потребують негайної заміни на нові з аналогічними параметрами.
Особливості тестування змінних та підстроювальних моделей
Діагностика змінних резисторів (потенціометрів) складніша за перевірку постійних елементів, оскільки потребує контролю динамічних параметрів у всьому діапазоні регулювання.
- Перевірка загального опору. Виміряйте значення між двома крайніми виводами — воно має відповідати маркуванню на корпусі виробу.
- Тестування повзунка. Приєднайте щупи до середнього та одного з крайніх виводів, після чого почніть повільно обертати ручку регулятора.
- Оцінка лінійності. Спостерігайте за цифрами: опір повинен змінюватися плавно, без різких стрибків або короткочасних зникнень контакту.
Виявлення “шумів” або раптових переходів до нескінченного опору під час обертання свідчить про критичний знос резистивної доріжки або її забруднення продуктами тертя.
Якщо під час руху ручки цифри на дисплеї мультиметра хаотично змінюються або “зависають”, це є ознакою окислення контактів або механічного пошкодження струмознімача. У таких випадках іноді допомагає промивання спеціальними засобами для очищення контактів, але для відповідальних вузлів аудіотехніки чи систем керування кращим рішенням буде повна заміна потенціометра. Тимчасове відновлення працездатності зазвичай не гарантує довгострокової стабільності параметрів.
Підстроювальні резистори, що часто мають герметичний або напіввідкритий корпус, перевіряються за аналогічною схемою, проте вони менш схильні до зносу, оскільки не розраховані на постійне обертання. При їхньому тестуванні важливо використовувати діелектричну викрутку, щоб не вносити ємнісних завад і не спричинити випадкового замикання на сусідні елементи плати. Будь-яка неможливість точно виставити необхідний опір або дрейф значень після налаштування вказує на несправність внутрішнього механізму.
Комплексна перевірка резисторів вимагає поєднання уважного візуального аналізу та точних інструментальних замірів, де відповідність номіналу є лише першим етапом діагностики. У сучасній електроніці важливо враховувати умови експлуатації: для SMD-компонентів пріоритетом є цілісність пайки, а для потужних дротяних резисторів — відсутність мікротріщин корпусу. Фінальне рішення про заміну компонента приймається на основі сукупності даних, отриманих при знеструмленій схемі та під час тестових запусків, враховуючи специфіку конкретного електронного вузла та критичність його параметрів для загальної стабільності системи.
